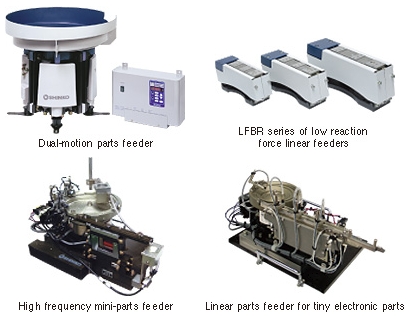

SINFONIA High-frequency mini parts feeders Piezoelectric, high-frequency mini parts feeders Dual-motion parts feeders Digital controllers Linear feeders
SINFONIA DM DMS獨自の楕円運動により実現した スムーズ?サイレント＆ハイスピード。 デュアルモーションパーツフィーダは、適切な位相差を與えた水平?垂直２方向の振動で、従來のパーツフィーダの概念をうち破る高性能を?qū)g現。垂直振幅を最小限に設定できるため、ワークの踴りがきわめて小さくなりました。このため、薄いワークでも重なりのない滑らかな搬送が可能です。また、トラック面を滑るような滑らかで靜粛な搬送を?qū)g現しています。さらに、垂直振幅を一定とし、水平振幅のみを増加させることで、搬送速度を大幅に向上。水平?垂直振幅をそれぞれ個別に設定できるため、ワークの性質に応じた最適振動を設定できます。
形式 |
DM-30C |
DM-38C |
DM-45C |
DM-65C |
| 駆動部質量 |
55 |
80 |
140 |
320 |
| 定格電圧(V) |
200 |
| 定格電流(A) |
水平 |
2.0 |
2.0 |
4.0 |
4.0 |
| 垂直 |
0.8 |
0.8 |
2.0 |
2.0 |
| 振動數(Hz) |
70?110 |
30?40 |
未加工ボウル徑
（円筒） |
φ300 |
φ375 |
φ450 |
φ650 |
最大ボウル徑
（円筒） |
φ500 |
φ600 |
φ700 |
φ1000 |
最大積載質量
（ワーク＋ボウルの質量）(kg) |
9.2 |
17.0 |
27.5 |
70.0 |
最大振幅
（未加工円筒ボウル外周） |
水平 |
1.8 |
2.0 |
4.0 |
| 垂直 |
0.3 |
1.0 |
| リード線 |
1.25mm2×5芯 |
| 適用コントローラ |
C10-4DM |
形式 |
DMS-15C |
DMS-20C |
DMS-25C |
DMS-30C |
DMS-38C |
DMS-45C |
| 駆動部外徑 |
φ160 |
φ210 |
φ260 |
φ310 |
φ390 |
φ460 |
| 駆動部高さ(mm) |
130 |
150 |
185 |
220 |
250 |
265 |
| 駆動部質量 |
7 |
14 |
25 |
40 |
70 |
110 |
| 定格電圧(V) |
200 |
| 定格電流(A) |
水平 |
0.15 |
0.25 |
0.6 |
2.0 |
2.0 |
2.0 |
| 垂直 |
0.15 |
0.25 |
0.3 |
0.8 |
0.8 |
2.0 |
| 振動數(HZ) |
100?180 |
70?110 |
| 未加工ボウル徑(円筒) |
φ150 |
φ200 |
φ250 |
φ300 |
φ375 |
φ450 |
| 最大ボウル徑(円筒) |
φ250 |
φ320 |
φ400 |
φ500 |
φ600 |
φ700 |
最大振幅
(未加工円筒ボウル外周) |
水平 |
0.6 |
1.0 |
| 垂直 |
0.13 |
0.3 |
最大積載質量
(ワーク+ボウルの質量) |
2.3 |
4 |
8 |
12.5 |
17 |
26 |
| リード線 |
0.5mm2×5芯 |
0.75mm2×5芯 |
| 適用コントローラ |
C10-4DM |
| 形 式 |
EA-15 |
EA-20 |
EA-25 |
EA-30 |
EA-38 |
EA-45 |
| 駆動部外徑 |
165 |
210 |
260 |
310 |
390 |
460 |
| 駆動部高さ(mm) |
130 |
155 |
190 |
220 |
260 |
280 |
| 駆動部質量 |
8.5 |
17 |
30 |
48 |
80 |
115 |
| 板ばね取付角度(度) |
15 |
| 定格電圧(V) |
200(注) |
| 定格電流(A) |
0.4 |
0.8 |
1.5 |
2.0 |
2.5 |
3.0 |
| 振動數(Hz) |
100?180 |
未加工ボウル徑
(円筒) |
150 |
200 |
250 |
300 |
375 |
450 |
最大ボウル徑
(円筒) |
250 |
320 |
400 |
500 |
600 |
700 |
最大振幅
(標準円筒ボウル外周) |
0.6 |
0.8 |
最大積載質量
(ワーク+ボウルの質量) |
2.3 |
4 |
8 |
12.5 |
17 |
26 |
| 電源ケーブル(mm2) |
0.5 |
0.75 |
0.75 |
0.75 |
1.25 |
1.25 |
適用
コントローラ? |
AC
200V用 |
シングル |
C10-1VF/1VFEF |
C10-3VF/3VFEF |
| ツイン |
C9-3VFT-2C |
AC
100V用 |
シングル |
C10-1VF/1VFEF+C10-TR |
C10-3VF/3VFEF+C10-TR |
| ツイン |
C9-3VFT-1C |
| 形 式 |
ER-25B |
ER-30B |
ER-38B |
ER-45B |
ER-55B |
ER-65B |
ER-75B |
| 駆動部外徑 |
260 |
310 |
390 |
460 |
560 |
660 |
760 |
| 駆動部高さ(mm) |
198 |
225 |
264 |
286 |
321 |
321 |
321 |
| 駆動部質量 |
30 |
48 |
80 |
115 |
160 |
200 |
260 |
| 板バネ取付角度(度) |
20 |
| 定格電圧(V) |
200(注) |
| 定格電流(A) |
1.0 |
1.5 |
2.0 |
2.5 |
5.0 |
5.0 |
5.0 |
| 振動數(Hz) |
50?90 |
未加工ボウル徑
(円筒) |
250 |
300 |
375 |
450 |
550 |
650 |
750 |
最大ボウル徑
(円筒) |
400 |
500 |
600 |
700 |
820 |
970 |
1100 |
最大振幅
(標準円筒ボウル外周) |
1.2 |
1.4 |
最大積載質量
(ワーク+ボウルの質量) |
8 |
12.5 |
17 |
26 |
70 |
85 |
120 |
| 電源ケーブル(mm2) |
0.75 |
0.75 |
1.25 |
1.25 |
2.0 |
2.0 |
2.0 |
適用
コントローラ? |
AC
200V用 |
シングル |
C10-1VF/1VFEF |
C10-3VF/3VFEF |
C10-5VF/5VFEF |
| ツイン |
C9-3VFT-2C |
— |
AC
100V用 |
シングル |
C10-1VF/1VFEF+C10-TR |
C10-3VF/3VFEF+C10-TR |
— |
| ツイン |
C9-3VFT-1C |
— |
| 形式 |
LFBR-350 |
LFBR-450 |
LFBR-600 |
| 定格電圧(V) |
200 |
| 定格電流(A) |
0.12 |
0.14 |
0.28 |
| 振動數(Hz) |
85?120 |
75?100 |
75?90 |
| 駆動部質量 |
3.5 |
5.5 |
10.5 |
| 板ばね角度(度) |
12 |
15 |
15 |
| 最大振幅 |
0.60 |
0.65 |
0.75 |
| 適用コントローラ |
AC200V用 |
シングル |
C10-1VF/1VFEF |
| ツイン |
C9-3VFT-2C |
| AC100V用 |
シングル |
C10-1VF/1VFEF+C10-TR |
| ツイン |
C9-3VFT-1C |
| 形式 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
| LFBR-350 |
70 |
170.5 |
12 |
93.5 |
45 |
13 |
12 |
M5 |
110 |
21 |
55 |
14 |
M8 |
| LFBR-450 |
80 |
205 |
20 |
107.5 |
55 |
13 |
14 |
M6 |
130 |
38 |
60 |
13 |
M8 |
| LFBR-600 |
95 |
274.5 |
25.5 |
133 |
75 |
16.5 |
19 |
M6 |
190 |
46 |
75 |
13 |
M10 |
|
|
形式 |
最大
長 |
最大
幅 |
最小
厚 |
質量
範囲
(kg) |
基準位置
（シュート全長最大時） |
| L1 |
L2 |
L3 |
L4 |
L5 |
| LFBR-350 |
350 |
40 |
9 |
0.4?1.2 |
110?150 |
90 |
30?110 |
39 |
67.5 |
| LFBR-450 |
450 |
45 |
12 |
1.2?2.3 |
150?190 |
110 |
70?150 |
46 |
82 |
| LFBR-600 |
600 |
55 |
14 |
2.3?4.0 |
200?250 |
150 |
90?200 |
55 |
108 |
|
| 形式 |
LFB-300 |
LFB-400 |
LFB-550 |
| 定格電圧(V) |
200 |
| 定格電流(A) |
0.04 |
0.08 |
0.15 |
| 振動數(Hz) |
90?120 |
80?110 |
75?100 |
| 駆動部質量 |
3.0 |
5.0 |
10.0 |
| 板ばね角度（度） |
15 |
| 最大振幅 |
0.6 |
0.65 |
0.75 |
適用
コントローラ |
AC
200V用 |
シングル |
C10-1VF |
| ツイン |
C9-3VFT-2C |
AC
100V用 |
シングル |
C10-1VF+C10-TR |
| ツイン |
C9-3VFT-1C |
| 形式 |
A |
B |
C |
E |
F |
G |
H |
I |
K |
L |
M |
N |
O |
P |
R |
W |
d |
| LFB-300 |
57 |
135 |
97 |
124 |
65 |
150 |
24 |
45 |
55 |
110 |
5 |
16 |
3 |
10 |
15 |
38 |
6 |
| LFB-400 |
65 |
160 |
120 |
145 |
75 |
180 |
28 |
55 |
60 |
130 |
6 |
16 |
5 |
15 |
15 |
42 |
7 |
| LFB-550 |
79 |
230 |
143 |
200 |
90 |
255 |
38 |
75 |
75 |
190 |
6 |
19 |
5 |
20 |
20 |
52 |
9 |
|
|
適用
リニア
フィーダ |
最大
長 |
最大
幅 |
最小
厚 |
質量
範囲
(kg) |
基準位置
(シュート全長最大時） |
| L1 |
L2 |
L3 |
L4 |
L5 |
| LFB-300 |
300 |
50 |
6 |
0.4?1.0 |
66 |
110 |
40 |
124 |
3 |
| LFB-400 |
400 |
50 |
10 |
0.8?2.0 |
105 |
150 |
70 |
145 |
3 |
| LFB-550 |
550 |
65 |
14 |
1.4?3.5 |
140 |
210 |
85 |
200 |
5 |
|
| 形式 |
定格電圧(V) |
定格電流(A) |
振動數(Hz) |
質量 |
標準適用
コントローラ |
| LF-02 |
100/110 |
0.12 |
100?180
（※100/120） |
0.44 |
C10-1VF/1VFEF
C4-5B |
| LF-04 |
100/110 |
0.22 |
100?180
（※100/120） |
1.0 |
| 形式 |
A |
B |
C |
E |
H |
I |
J |
L |
M |
O |
P |
Q |
R |
| LF-02 |
22 |
約81 |
44.3 |
65 |
15 |
40 |
M3 |
40 |
M4 |
16 |
15 |
9 |
10 |
| LF-04 |
32 |
約101 |
57.3 |
80 |
20 |
50 |
M4 |
55 |
M5 |
21 |
15 |
12 |
12 |
適 用
リニアフィーダ |
最大長 |
最大幅 |
最大質量 |
| LF-02 |
200 |
20 |
0.2 |
| LF-04 |
300 |
30 |
0.4 |
| 形式 |
定格電圧(V) |
定格電流(A) |
振動數(Hz) |
質量 |
標準適用
コントローラ |
| MF-04C |
100/110
200/220 |
0.13
0.065 |
50?90
（※50/60） |
0.6 |
C10-1VF/1VFEF
C4-5B |
| MF-15C |
100/110
200/220 |
0.2
0.1 |
50?90
（※50/60） |
1.8 |
| 形式 |
A |
B |
C |
D |
E |
LI |
M |
L |
M |
N |
O |
P |
Q |
| MF-04C |
46 |
106 |
56 |
38 |
62 |
88 |
7 |
9 |
7 |
9 |
38 |
9 |
3.2 |
| MF-15C |
56 |
160 |
78 |
52 |
100 |
144 |
9 |
16 |
9 |
16 |
52 |
8 |
3.2 |
適 用
リニアフィーダ |
最大長 |
最大幅 |
最大質量 |
| MF-04C |
300 |
35 |
0.4 |
| MF-15C |
450 |
45 |
1.5 |
| 形式 |
板ばね取付け角度 |
定格電圧(V) |
定格電流(A) |
振動數(Hz) |
質量 |
標準適用
コントローラ |
| α |
β |
| LF-30 |
0゜?20゜ |
10゜?30゜ |
200/220 |
1.5 |
50?90（※50/60） |
25 |
C10-3VF/3VFEF
C4-5B |
| LF-40 |
0゜?20゜ |
10゜?30゜ |
200/220 |
1.6 |
50?90（※50/60） |
33 |
| 形式 |
A |
B |
C |
F |
H |
I |
K |
L |
N |
O |
P |
R |
| LF-30 |
182 |
410 |
162 |
180 |
156 |
190 |
150 |
295 |
30 |
30 |
55 |
40 |
| LF-40 |
196 |
500 |
177 |
186 |
166 |
250 |
154 |
375 |
30 |
30 |
55 |
40 |
適 用
リニアフィーダ |
最大長 |
最大幅 |
最大質量
(kg) |
| LF-30 |
650 |
120 |
3.5 |
| LF-40 |
750 |
150 |
5.5 |
| 形式 |
定格電圧(V) |
定格電流(A) |
振動數(Hz) |
質量 |
標準適用
コントローラ |
| LFB-02 |
100/110 |
0.12 |
100?180 |
1.2 |
C10-1VF
C10-1VFEF
C9-03VFTC |
| LFB-04 |
100/110
200/220 |
0.16
0.08 |
100?180 |
2.7 |
| HLFB-02 |
100/110 |
0.25 |
220?360 |
1.2 |
| HLFB-04C |
100/110 |
0.30 |
220?360 |
2.7 |
| 形式 |
A |
B |
C |
E |
H |
I |
J |
L |
M |
N |
O |
P |
R |
| LFB/HLFB-02 |
22 |
130 |
86 |
65 |
15 |
40 |
M3 |
120 |
φ6 |
4.5 |
45 |
5 |
13 |
| LFB-04 |
32 |
170 |
108 |
80 |
20 |
50 |
M4 |
155 |
φ7 |
6 |
49 |
7.5 |
15 |
適 用
リニアフィーダ |
最大長 |
最大幅 |
最大質量 |
| LFB/HLFB-02 |
200 |
20 |
0.2 |
| LFB-04 |
300 |
30 |
0.4 |
| HLFB-04C |
300 |
30 |
0.4 |
|
|
| |
|
|
