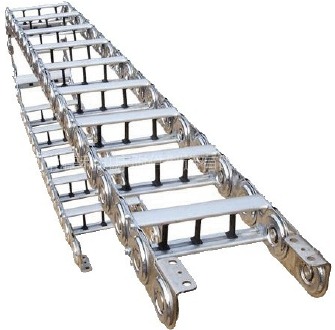

椿本拖鏈的前生是椿本佳寶來拖鏈，是椿本與德國佳寶來合資經營，2010年，椿本全資收購佳寶來拖鏈，現統稱椿本拖鏈。產品分塑料拖鏈與鋼制拖鏈，塑料電線拖鏈有開放式TKP,TKM,TKR,TKE型，封閉式TKC,TKM型，鋼制拖鏈具有高強度，高耐久等特性，主要有開放式TK,TKS,TKH,封閉式TKF及重載式TKV及TKI型。
拖鏈外形類似履帶，國內又稱坦克鏈，英文名稱有CABLE DRAG CHAIN,POWER CHAIN,CABLEVEYOR等。適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護作用。
產品分類：按拖鏈主體材質分為兩種，工程塑料拖鏈和鋼制拖鏈。工程塑料成分為加 強尼龍和玻璃纖維，鋼制分為鍍鋅鋼和不銹鋼。
使用行業：拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機 械、注塑機、機械手、起重運輸設備、自動化倉庫等�？傊O備上有往復運動的結構就可使用拖鏈。
產品結構及特點：
1.由眾多的單元鏈節組成，鏈接之間轉動自如，拆裝方便。
2.相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R 可有不同的選擇
3.單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線， 打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
4.另可提供分隔片，將鏈內空間按需要分隔開。
5.拖鏈具有安裝使用簡易、維護方便、運行噪音低等特點，而且能節約近一半長度的電纜，節約使用成本。
產品選型：內部空間：內寬、內高。拖鏈的系列一般由節距和內高來決定的。
1.確認內高：找出所有線纜中外徑最大的一根，留一定的余量后確認內高尺寸。
2.確認內寬：把所有線纜一字排開或部分疊加后需要的寬度，留一定的余量后確認內寬尺寸。 確認彎曲半徑：以外徑最大或硬度最大的線纜為基礎，乘一定的系數。國產電纜----外徑x 8~10 進口電纜----外徑x 6~8 氣管----外徑x10 油管、水管----外徑x 12~14，高壓油管看壓強，可能系數更大。
3.確認長度：拖鏈長度=行程/2 + 彎曲半徑x 圓周率+余量（余量一般為3 節） 運動速度及加速度：根據速度和加速度選擇合適的產品系列
4.工況溫度：以80 度為臨界點，80 度以下工程塑料一般可以使用，超過80 度必須選 用鋼制拖鏈，一般是在鋼鐵行業。
椿本拖鏈型號：TKP0130 TKP0170S TKP0180 TKP0250 TKP0320 TKP0350 TKP0350H TKP0450 TKP0580 TKP0625 TKP0625H TKP0625W TKP0680 TKP0900 TKP0910 TKP1250 ，TKM0475 TKM0650 TKM0950 TKM1250 ，TKR0150 TKR0200 TKR0260 TKR0280 ，TKE28 TKE42 TKE58 TKE72 ，TKC0280 TKC0340（TKC340) TKC0470（TKC470） TKC0640（TKC640） TKC0850（TKC850） TKC0910 ，TK070 TK095 TK130 TK180
具體選型可參看原：Kabelschlepp
|
